La saldatura ad ultrasuoni utilizza energia sonora ad alta frequenza per fondere le materie plastiche nel punto di giunzione. Le parti che devono essere saldate vengono tenute insieme sotto pressione e sottoposte a vibrazioni ultrasoniche, normalmente alla frequenza di 20, 30, 35, 70kHz.
Il successo della saldatura dipende da una buona progettazione dell’attrezzatura, dal materiale che deve essere saldato e dalla forma dei componenti.
Dal momento che la saldatura ad ultrasuoni è un processo molto rapido (il tempo di saldatura è normalmente intorno al secondo) e facilmente automatizzabile, questa è una tecnica di saldatura largamente utilizzata per le materie plastiche.

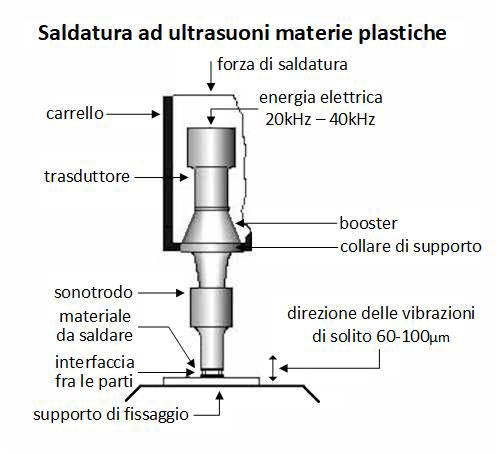

Una macchina saldatrice è composta da 4 componenti principali: il generatore, per cambiare la frequenza dell'elettricità da 50-60Hz in alta frequenza a 20-70kHz; il converter, per cambiare l’energia elettrica in energia meccanica di vibrazione a frequenze ultrasoniche; il booster, che incrementa l’ampiezza delle onde sonore; il sonotrodo, che trasmette l’energia sotto forma di vibrazioni direttamente alle parti che devono essere assemblate ed applica la pressione di saldatura.
Dal momento che la saldatura ad ultrasuoni è un processo molto rapido (il tempo di saldatura è normalmente intorno al secondo) e facilmente automatizzabile, questa è una tecnica di saldatura largamente utilizzata per le materie plastiche.
Una macchina saldatrice è composta da 4 componenti principali: il generatore, per cambiare la frequenza dell'elettricità da 50-60Hz in alta frequenza a 20-70kHz; il converter, per cambiare l’energia elettrica in energia meccanica di vibrazione a frequenze ultrasoniche; il booster, che incrementa l’ampiezza delle onde sonore; il sonotrodo, che trasmette l’energia sotto forma di vibrazioni direttamente alle parti che devono essere assemblate ed applica la pressione di saldatura.
La tecnologia di saldatura ad ultrasuoni, per la sua versatilità, consente di eseguire lavorazioni di saldatura, deformazione, rivettatura, bordatura, inglobamento o saldatura a punti.
Vantaggi: un ciclo di saldatura rapido; una saldatura facilmente automatizzabile e controllabile ed un basso consumo energetico.
Svantaggio: applicabilità solo su parti di piccole e medie dimensioni.
I polimeri termoplastici si dividono in amorfi o semicristallini. I primi sono trasparenti, mentre i secondi sono in genere opachi.

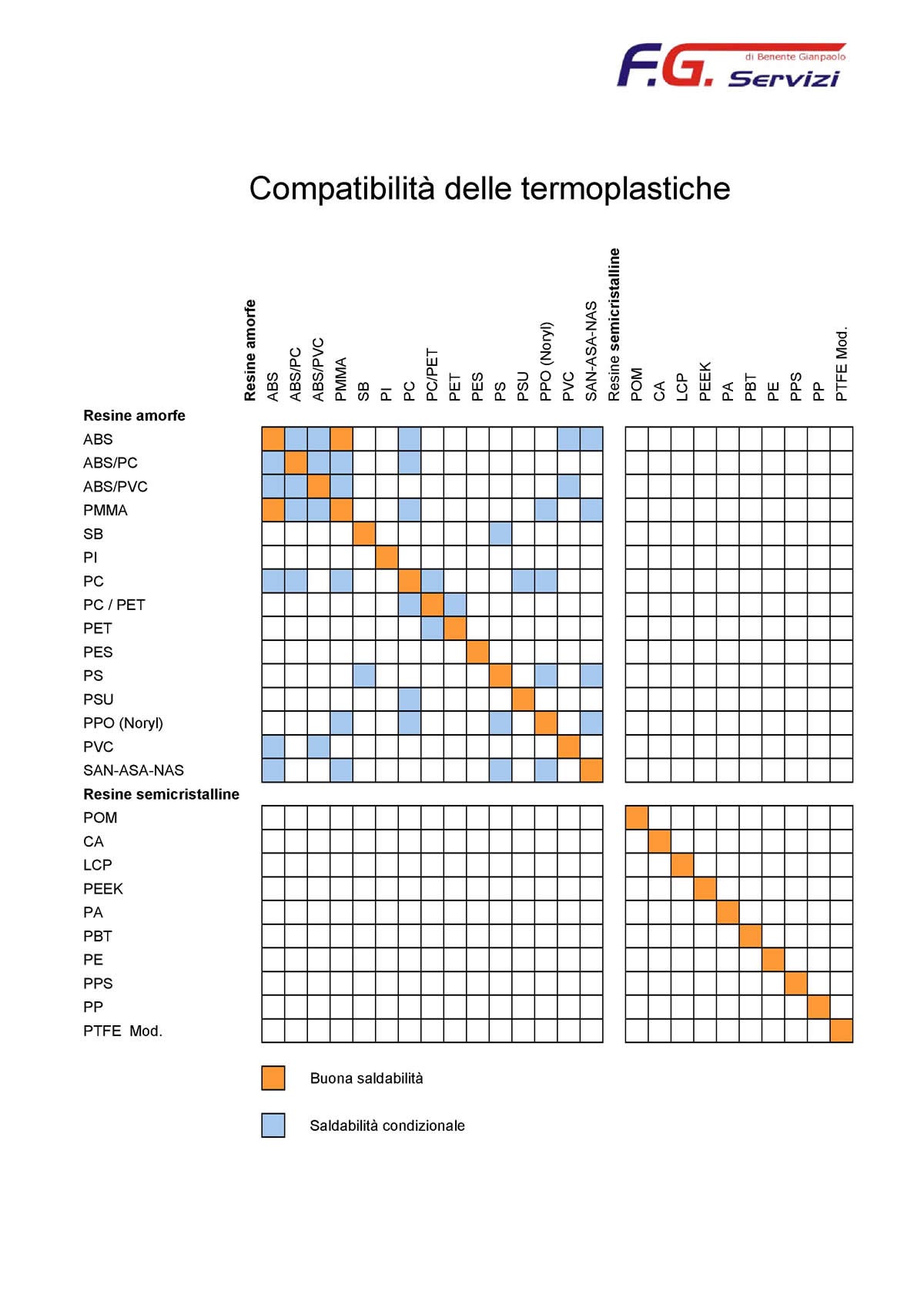

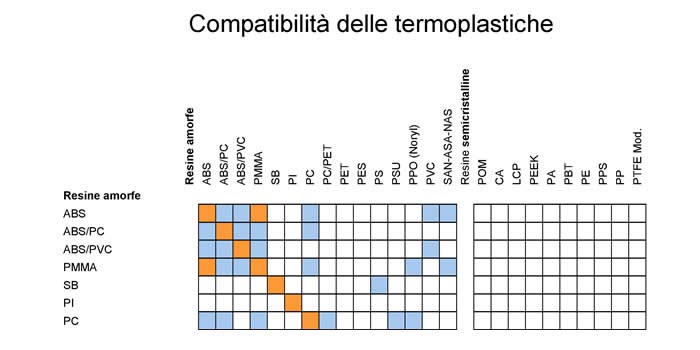

Nella figura viene evidenziata la saldabilità dei materiali termoplastici con la saldatura ad ultrasuoni.
Selezionare l'immagine per ottenere un ingrandimento della stessa e l'intera matrice di compatibilità oppure scaricare il formato PDF: Saldabilità termoplastiche.pdf
Selezionare l'immagine per ottenere un ingrandimento della stessa e l'intera matrice di compatibilità oppure scaricare il formato PDF: Saldabilità termoplastiche.pdf
La tecnologia ad ultrasuoni si applica anche al taglio industriale. Il taglio ad ultrasuoni è particolarmente utilizzato nell'industria tessile ed alimentare.
Nel filmato alcuni esempi di taglio industriale ad ultrasuoni applicati sia all'industria tessile che alimentare.
